Как обеспечить стабильную работу мониторинга транспорта под воздействием средств РЭБ
В последние годы транспорт все чаще работает в условиях, где спутниковая навигация может искажаться или пропадать полностью. Автомобиль может внезапно "замереть" на карте, совершить резкий "скачок" на сотни километров или начать передавать координаты, не соответствующие его фактическому движению.
Для компаний, которые контролируют транспорт, это не просто технический сбой - если автомобиль отображается на карте неверно, это приводит к сбоям в логистике, спорами с заказчиками, усложняется учет пробега, возникают ошибки в отчетах. В конечном счете под удар попадает самое важное — контроль и безопасность перевозок.
Основной причиной таких помех становится работа систем радиоэлектронной борьбы (РЭБ). Изначально созданные для оборонных целей и применяемые только в зоне боевых действий, сегодня эти комплексы активно применяются для защиты стратегических объектов и инфраструктуры городов.
Что такое РЭБ и как она работает.
Радиоэлектронная борьба (РЭБ) — это комплекс мероприятий и технических средств, направленных на подавление или нарушение работы радиоэлектронных систем противника. В основе работы РЭБ лежит воздействие мощными радиосигналами на частоты, используемые оборудованием для взаимодействия с глобальной навигационной спутниковой системой, что приводит к искажению или полной потере сигнала такими устройствами.
Из-за воздействия радиоэлектронных помех, создаваемых средствами РЭБ, навигационные трекеры теряют возможность принимать и корректно обрабатывать сигналы со спутников что приводит к искажению данных и ошибках в определении местоположении транспорта.
Рассмотрим, основные виды помех, которые влияют на мониторинг транспорта:
Глушение навигационного сигнала - jamming (джамминг)
Это процесс создания направленных помех на рабочих частотах навигационных систем GPS/ГЛОНАСС. Высокий уровень «шумового» сигнала полностью перекрывает сигнал от спутников. В результате навигационный трекер перестаёт «видеть» спутники или получает слишком слабый сигнал. В системе мониторинга это отображается так: объект «замирает» на карте в последней точке уверенного приёма координат, хотя фактически транспортное средство продолжает движение.
Искажение навигационного сигнала — spoofing (спуфинг).

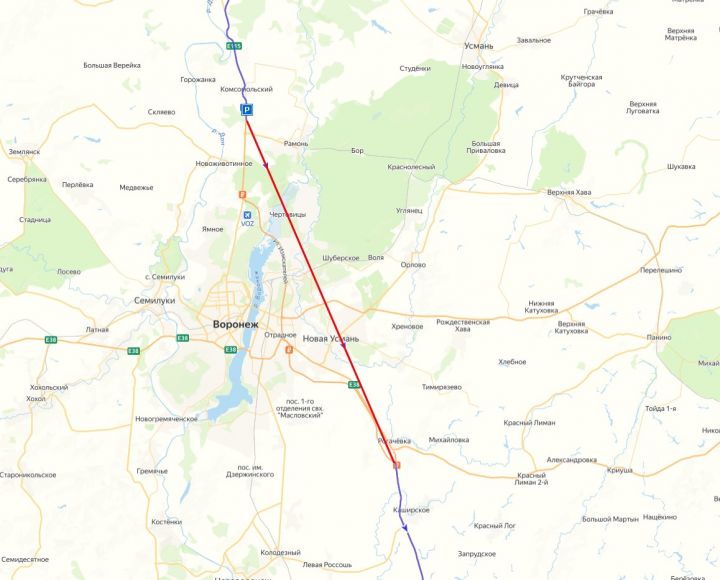

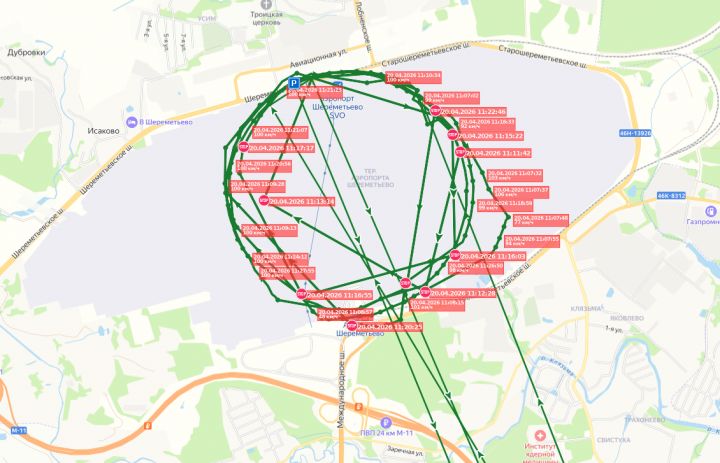

Спуфинг — это не просто помеха, а сложная, целенаправленная подмена навигационных данных. Система РЭБ имитирует работу настоящих спутников, передавая ложный, но более мощный сигнал. Трекер принимает этот сигнал и рассчитывает на его основе неверные координаты. Именно из-за спуфинга происходят те самые резкие прыжки трека на карте на тысячи километров и объекты начинают двигаться по несуществующим маршрутам, вырисовывая круг или треугольник.
Временной спуфинг (Time Spoofing)

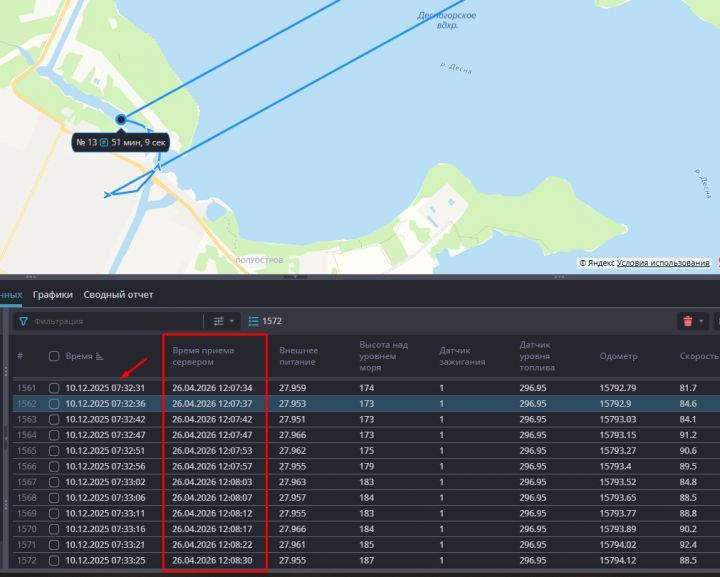

Одним из наиболее критических проявлений спуфинга является не только подмена координат, но и искажение временной метки сигнала. Если при обычном джамминге или позиционном спуфинге сбивается только местоположение (при этом данные продолжают поступать в режиме реального времени), то при Time Spoofing трекер фиксирует некорректное время. Как правило, временная метка «уходит в прошлое». В результате все телеметрические показатели, включая данные с различных подключенных датчиков контроля, отправляются на сервер с неверным временем. Это приводит к искажению уже ранее полученных исторических данных и возникновению «пробелов» в настоящем времени, так как сервер получает информацию с неверным временем и «догружает» ее в прошедшие периоды.
Использование средств РЭБ становится массовым, из-за чего страдает гражданский мониторинг транспорта. Владельцы автопарков лишаются возможности точно отслеживать маршруты, реальный пробег, контролировать топливо. Для борьбы с этими проблемами современные системы мониторинга используют различные технологии защиты и минимизирования помех.
Как подготовиться и какое оборудование необходимо?
Полностью исключить воздействие РЭБ в системах мониторинга нельзя, но можно значительно уменьшить его последствия.
Для этого нужен комплексный подход: современное устройство, качественный монтаж, продуманная настройка терминала и дополнительные каналы определения местоположения:
1. Фильтрация координат и антиспуфинг
Первая линия защиты — это фильтрация навигационных данных (антиспуфинг).
Современные трекеры способны распознавать искажения: при правильной настройке оборудование отсеивает подозрительные точки, не позволяя ложным координатам попасть в маршрут. Фильтрация производится по различным критериям, среди которых контроль изменения скорости и высоты, аномальные скачки времени, количество доступных спутников и другие параметры.
2. Альтернативная источники геолокации
Когда спутниковый сигнал подавляется («глушится»), важно иметь резервные источники определения местоположения. Такая геолокация уступает спутниковым данным в точности, но позволяет сохранить примерный контроль над объектом:
LBS (Location-based service) — определение координат по базовым станциям сотовой связи.
Метод доступен практически везде, где есть покрытие сотового оператора. В городской черте точность составляет несколько сотен метров, за городом погрешность может увеличиваться до нескольких километров. Точность метода напрямую зависит от плотности размещения базовых станций в конкретной локации. Данную технологию поддерживает большинство современных трекеров указанных на нашем сайте.

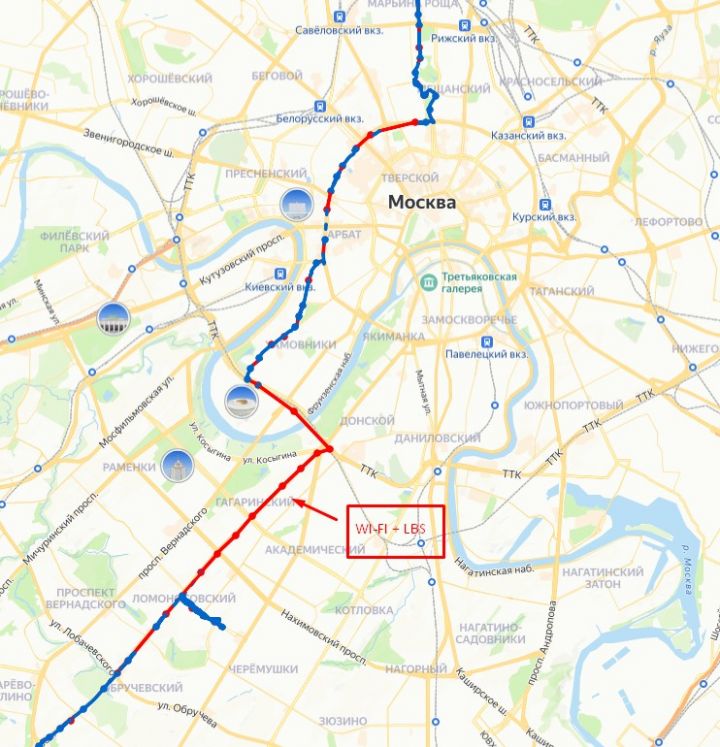

Комбинированный метод определения геолокации по Wi-Fi / LBS и сервису «Яндекс Локатор»
Использование данного метода возможно, если трекер обладает функцией сканирования точек доступа Wi-Fi и способен передавать их MAC-адреса — отдельно или совместно с данными LBS — в сервис «Яндекс Локатор» для геокодирования. В результате вычисляется уточнённое местоположение, которое передаётся обратно в трекер для последующей отправки координат в систему мониторинга. Для реализации данного решения подойдёт оборудование от производителя «Навтелеком» серии «Сигнал» или «Смарт», для базовой комплектации оборудования подойдёт терминал Смарт-2425.
Точность этого метода в крупных городах около 15–50 метров. В плотной городской застройке, где много точек доступа, этот метод даёт наилучший результат.
BLE — определение через Bluetooth-маяки.
Данный метод подходит для локальных зон: склады, стоянки, закрытые территории. Требует предварительной установка маяков и тонкой настройки определения их в системе мониторинга. Точность определения зависит от плотности установленных маяков. Основная задача данного метода, это понимание на какой территории находится контролируемый объект.
3. Считывание данных из CAN-шины автомобиля
Ранее мы рассмотрели способы фильтрации и методы альтернативного позиционирования. Однако даже они не дают 100% защиты от помех, а лишь позволяют минимизировать их влияние. Но как в условиях работы РЭБ сохранить точность отчетов по пробегу и расходу топлива?
Решение заключается в подключении терминала к CAN-шине автомобиля. При сильных помехах координаты могут быть недостоверны, но это не означает полную потерю контроля над эксплуатацией техники. Если терминал подключён к CAN-шине, он получает реальные параметры движения напрямую от бортовых систем автомобиля. Этот способ не исправляет ошибки геолокации, но позволяет получить достоверные данные о пробеге и расходе топлива, даже если спутниковый сигнал искажён.
Что дают данные из CAN:
- Фактический пробег (одометр);
- Скорость движения;
- Расход топлива (по данным форсунок или штатного ДУТ);
- Моточасы и обороты двигателя;
- Нагрузка на ось;
- Дополнительные параметры (в зависимости от модели и комплектации ТС).

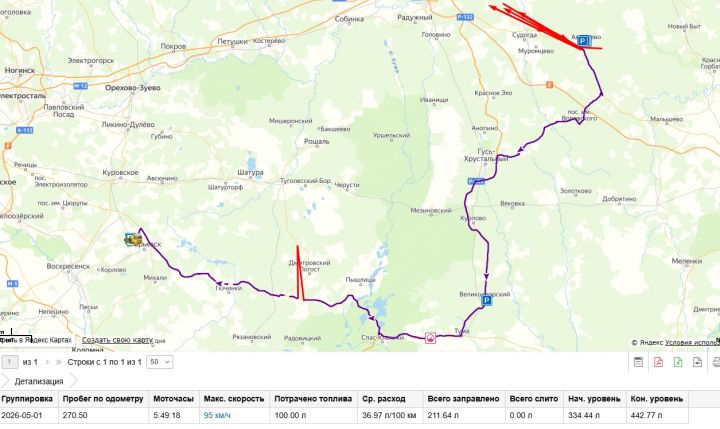

Это особенно важно, когда координаты искажены, но требуется сохранить корректную отчётность. Например, если из-за спуфинга трек показывает «полёт» на 500 км, реальный пробег по CAN останется достоверным. За счёт этого можно строить объективные отчёты и выявлять попытки манипуляций. Для реализации данного решения потребуется оборудование с возможностью считывания параметров CAN - терминал Смарт-2437.
В условиях, когда применение средств радиоэлектронного подавления становится всё более заметным, надёжность системы мониторинга определяется совокупностью факторов: качественное оборудование, корректный монтаж, инновационные методы позиционирования и работой с CAN-шиной.
Если система построена правильно, даже при наличии помех можно сохранить контроль над маршрутом, эксплуатацией и ключевыми параметрами работы техники.
Компания «Триви» помогает подобрать оборудование и настроить систему мониторинга так, чтобы ваш транспорт оставался под контролем даже в самых сложных условиях эксплуатации.
